污水源热泵系统

技术概要

城市原生污水源热泵供暖包括三项技术，第一是水源热泵技术，该技术已得到成熟发展应用；第二是污水的取排方法与装置，实现污水对设备的无堵塞、污染技术；第三是喊复杂混合物的城市污水的流动与换热特性，保证系统稳定传递热量的设计计算模型。第一项为常规技术，国内外已发展应用多年。第二、三项为应用新技术，是污水热能得以再生利用的关键，目前属专有技术产品，已成功运用到实践中。

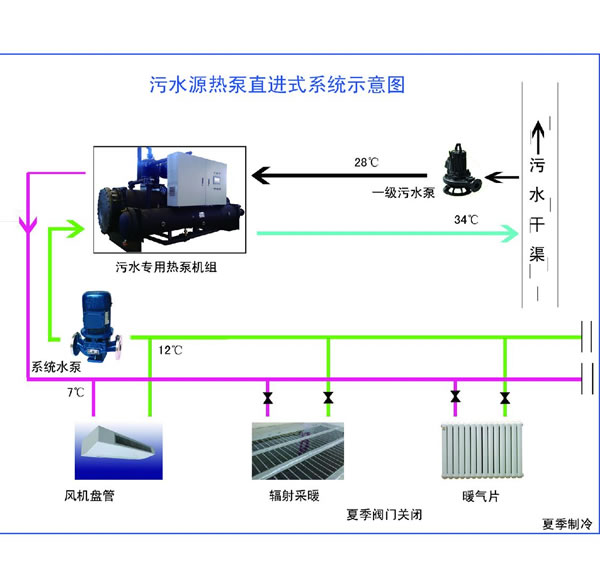

系统原理

主要技术原理是热泵的运作机制，即将污水中的热量或冷量传递给建筑物。可分为三个能量转移的过程。第一过程：机组的介质在蒸发器内蒸发需要吸收热量，介质的蒸发温度为 3℃，此时 13℃的污水在蒸发器中经过，与介质换热，并将热量释放给介质，介质吸收热量蒸发。第二过程：机组自身介质循环，蒸发的其他被压缩机吸入并压缩，变成高温、高压的气体，进入冷凝器，实现热量想冷凝器转化的过程，而冷凝器是与末端系统连接的。第三过程：机组的高温、高压的介质进入冷凝器冷凝，放出热量，并与系统水进行热交换，实现将在蒸发器内的热量和输入的电能的总和输出给采暖系统水的过程，采暖系统水带着热量释放给房间，达到制热的目的。

系统特点

环保：利用污（中）水作为冷热源，进行能量转换，减少 CO₂和其他大气污染物的排放，避免冷却塔和噪音及霉菌污染，不产生任何废渣、废水、废气和烟尘；

节能：污（中）水常年温度最不利于热泵机组的运行，能使热泵机组处于高效状态；

节资：集采暖、制冷、生活热水三位一体，增强经济性；

稳定：水温条件相对稳定，波动范围远小区空气温度变化，是运行可靠稳定；

灵活：机组选配形式多样，可同时制冷、采暖，达到四管制效果；

美观：与风冷热泵相比无需室外机，保证箭镞外立面的美观。
